Półautomatyczne giętarki trzpieniowe TNCPB

Giętarki do rur półautomatyczne TNCPB

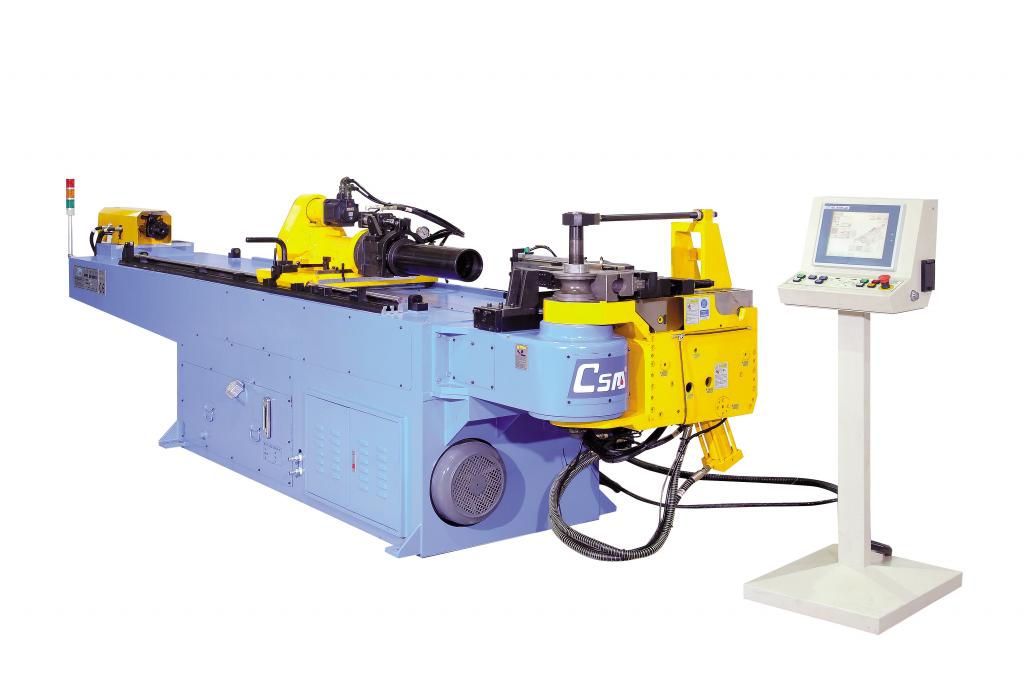

Giętarki TNCPB są najtańszą maszyną pozwalającą na gięcie skomplikowanych kształtów 3D.

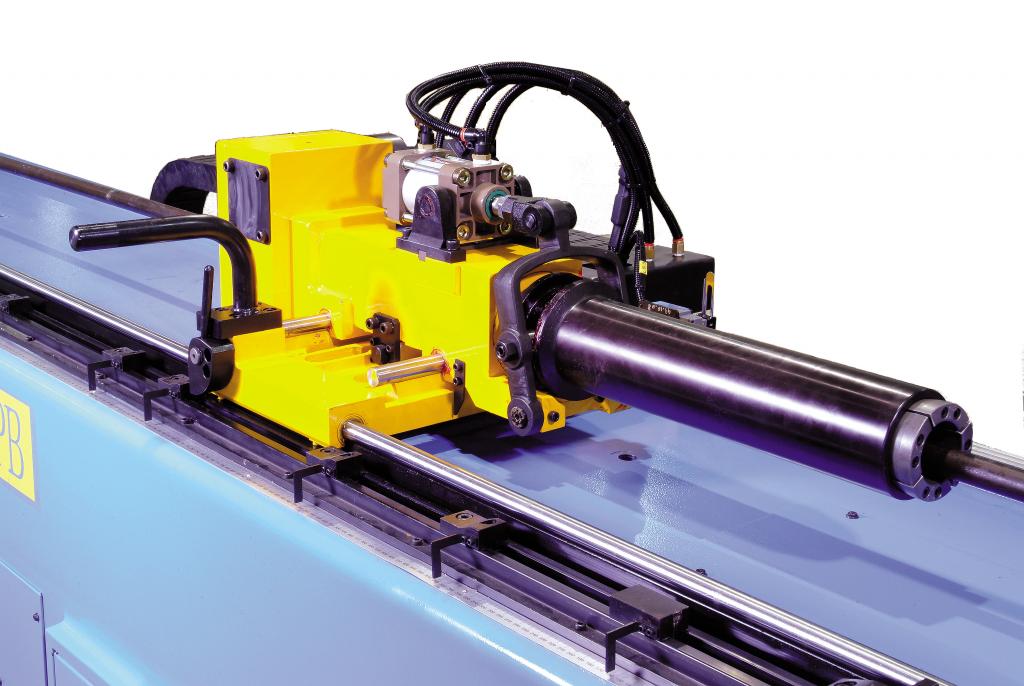

Podobnie jak prostsze maszyny TNCB oparte są na napędzie hydraulicznym, dodatkowo jednak wyposażone są w podajnik umożliwiający programowalny obrót rury o dowolny programowalny kąt. Obracanie rury odbywa się z użyciem serwomotorów Mitsubishi. Zapewnia to bardzo dużą dokładność pracy. Wózek podajnika zawiera:
• Szybkomocujący automatyczny zacisk rury
• Listwę pomiarową oraz 8 zderzaków do ustawienia odległości między gięciami.
Giętarki tego typu stanowią alternatywne ekonomiczne rozwiązanie do giętarek automatycznych sterowanych CNC w trzech i więcej osiach. Zapewniają zbliżoną wydajność a jedyną istotna różnica jest nieco większa pracochłonność dla operatora, związana z ręcznym przesuwaniem rury do zderzaka.. Dzięki zastosowaniu kontrolowanego wycofania trzpienia oraz hydraulicznego wspomagania prowadnicy dociskowej (bustera PDA) pozwalają na uzyskanie bardzo dobrej jakości gięcia. Maszyny pozwala zaprogramować wiele kątów gięcia oraz obrotów co pozwala na seryjną produkcje wielu skomplikowanych kształtów



Zakres gięcia rury (mm) Max. Promień gięcia (mm) Długość robocza trzpienia(mm) Poziomy gięcia Buster Model
 50.8x3.0  250  2200  1  PDA  50 TNCPB
 76.2x3.0  300  2600  1  PDA  75 TNCPB
 88.9x4.0  350  2600  1   PDA  89 TNCPB
 101.6x5.5  400  3600  1  PDA  100 TNCPB
